Nabend aus Berlin,

hat einer die Gerber Dateien von der IO-USB Platine und könnte er sie mir zu schicken?

Vielen

Gruß

Stefan

Hallo, Stefan.

Ich stand vor dem gleichen Problem und habe mir einfach die Sprint-Layout-Datei aus Renes GitHub geholt und einen Leiterplattenhersteller gesucht, der eben auch daraus Platinen macht.

Aber dann ärgerte ich mich lange damit rum. Und jetzt habe ich es gefunden. Dazu ein Wort der Warnung!

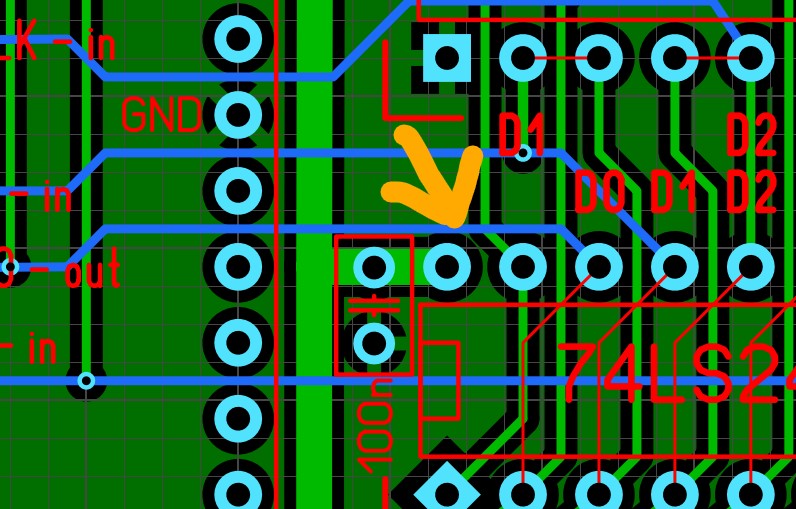

Diese sehr filigrane Masseverbindung war auf meinen Platinen nicht mehr vorhanden:


Und die sorgt ja "nur" an Pin 1 dafür, dass der 374 denn auch das tut was er tun soll.

Nur falls da noch jemand mal ewig suchen sollte............

-----------------------
Definitiv sind Frösche und Himbeeren am besten!

Böser Designfehler. Deshalb sollte man die Masseverbindungen immer als Leiterbahn legen und sich nicht auf die Masseflächen verlassen. Die kommen halt nicht immer überall hin. Und das Ergebnis der Fertigung ist da anscheinend flexibel.
