Änderungen SDIO Prototyp

***

Beschreibung

Verbindung zwischen 74HCT139 Pin 4 und 74HCT32 Pin 1 trennen

Verbindung zwischen 74HCT165 Pin 1 und 74HCT32 Pin 1 trennen

Verbindung zwischen 74HCT139 Pin 12 und 74HCT32 Pin 1 herstellen

Verbindung zwischen 74HCT139 Pin 4 und 74HCT165 Pin 1 herstellen

Als LDO einen MCP1826 bestuecken, bei dem Pin 5 abgekniffen wird.

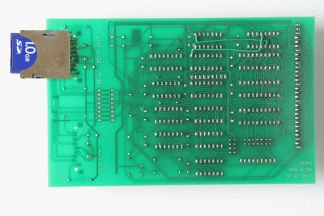

Fuer uebliche SD Card Sockel die Pads durchbohren und den Sockel auf die Rueckseite kleben und verdrahten.

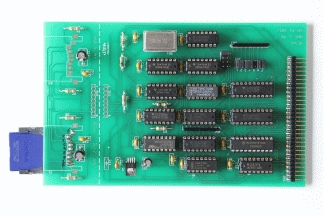

Zweite Möglichkeit SD-Card Sokel von Reichelt am abgesägtem Teil montieren und die Kondensatoren auf die Rückseite montieren
